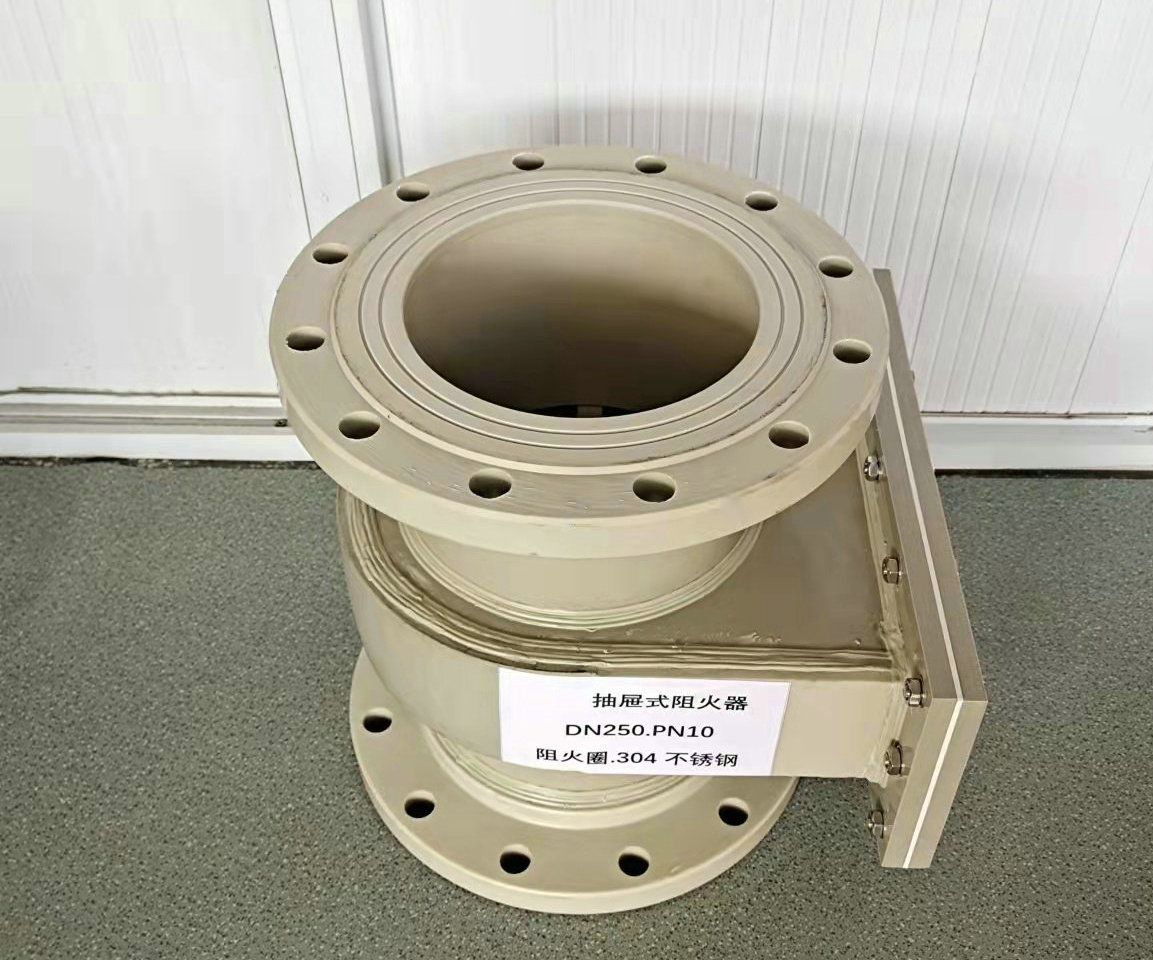

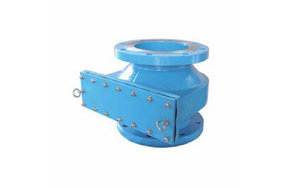

抽屜式阻火器,ZGB-II抽屜式波紋阻火器產品概述：
ZGB-II 抽屜阻火器結構特點：
1、結構合理、重量輕、耐腐蝕。
2、易檢修、安裝方便，檢查時不用拆卸呼吸閥。
3、阻火器芯子采用不銹鋼材料，耐腐蝕，易于清洗。
ZGB-II 抽屜阻火器性能：
1、防爆性能合格（ⅡA），連續13次阻爆性能試驗每次都能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、水壓試驗合格。
ZGB-II 抽屜阻火器適用范圍：
1、 ZGB-II抽屜阻火器適用于儲存閃點低于28℃的甲類油品和閃點低于60℃的乙類油品，如：汽油、煤油、輕柴油、苯、甲苯、原油等油品的儲罐。
2、可易呼吸閥配套適用，也可單獨使用。
3、內浮頂油罐通氣管上。
4、加油站地下油罐通氣管上。
抽屜式阻火器,ZGB-II抽屜式波紋阻火器執行標準
設計規范：GB5908-86
試驗與檢驗： GB1347-92
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928
抽屜式阻火器,ZGB-II抽屜式波紋阻火器性能參數
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、 |
|
阻火芯件材料 |
不銹鋼防爆阻火波紋板 |
|
密封件材料 |
耐油石棉橡膠、四氟PTFE |
|
環境溫度℃ |
≤480 |
|
公稱壓力(MPa) |
0.6~1.6MPa |
|
防爆 |
BS5501:ⅡA、ⅡB、ⅡC |

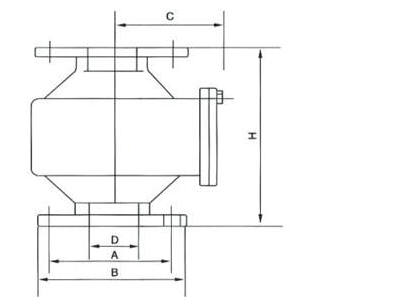

抽屜式阻火器,ZGB-II抽屜式波紋阻火器外形結構圖
抽屜式阻火器主要外形尺寸
|
規格 |
尺寸 |
|
D |
A |
B |
C |
H |
|
DN50 |
50 |
110 |
140 |
114 |
210 |
|
DN100 |
100 |
170 |
205 |
150 |
284 |
|
DN150 |
150 |
225 |
260 |
185 |
375 |
|
DN200 |
200 |
280 |
315 |
230 |
445 |
|
DN250 |
250 |
335 |
370 |
276 |
500 |
|
DN300 |
300 |
395 |
435 |
276 |
500 |
|
DN400 |
400 |
495 |
535 |
335 |
520 |
|
DN500 |
500 |
600 |
640 |
400 |
550 |
保養與維修
為了確保抽屜式阻火器的性能達到安全使用目的,對抽屜阻火器應定期檢查、保養。
1、抽屜式阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。
2、發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
3、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。
